1. Pengenalan produk
LCD 1602 merupakan modul LCD karakter umum yang banyak digunakan di berbagai perangkat elektronik dan sistem tertanam. Namanya "1602" berarti tampilannya dapat menampilkan 16 kolom dan 2 baris karakter. Modul LCD 1602 banyak digunakan di berbagai perangkat elektronik dan sistem tertanam karena karakteristiknya yang sederhana, praktis, stabil, dan andal.
2.Fitur produk
Konsumsi Daya Rendah:Tampilan layar 1602Cob mengadopsi teknologi layar kristal cair, konsumsi daya rendah, cocok untuk pengoperasian peralatan elektronik jangka panjang.
Tampilan Karakter:cocok untuk menampilkan informasi teks format tetap, seperti angka, huruf, simbol, dll., dengan tampilan yang jelas.
Kontrol Sederhana:kontrol menggunakan antarmuka paralel atau serial standar, mudah dihubungkan dengan berbagai mikrokontroler dan sistem tertanam.
Stabil Dan Dapat Diandalkan:struktur sederhana, stabil dan andal, cocok untuk kebutuhan operasi jangka panjang di lingkungan industri.
Harga yang relatif rendah, efektivitas biaya tinggi. Namun, ini hanya dapat menampilkan karakter dan garis dalam jumlah terbatas, tidak cocok untuk tampilan grafis yang kompleks.
1602LCM banyak digunakan di bidang berikut:
Produk Elektronik Konsumen:seperti kalkulator, jam elektronik dan perangkat elektronik kecil lainnya.
Pengendalian Industri:digunakan untuk tampilan status dan antarmuka operasi berbagai instrumen dan peralatan industri.
Sistem Tertanam:sebagai modul tampilan informasi pada platform pengembangan tertanam, digunakan untuk menampilkan status sistem, informasi debugging, dll.
4.Persyaratan
Untuk memastikan pengoperasian normal dan efek tampilan optimal layar LCD 1602, Anda perlu memperhatikan persyaratan penggunaan berikut:
Tegangan Catu Daya:Tergantung pada model spesifiknya, biasanya 3.3V atau 5V, dan harus dipastikan sesuai dengan level pengontrol.
Antarmuka Kontrol:Konfirmasikan antarmuka kontrol yang digunakan, seperti antarmuka paralel (biasanya memerlukan beberapa pin kontrol) atau antarmuka serial (menyimpan pin kontrol tetapi kecepatannya lebih lambat).
Kondisi Lingkungan:Hindari paparan jangka panjang terhadap suhu tinggi, kelembapan tinggi, dan lingkungan berdebu agar tidak memengaruhi efek dan masa pakai layar LCD.

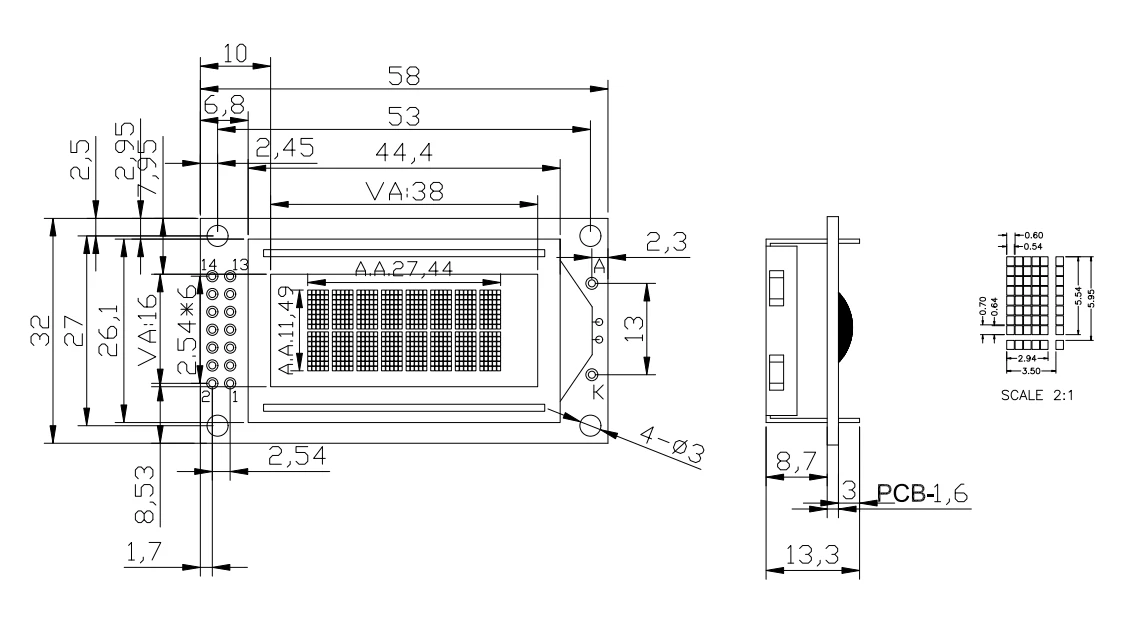

5.Parameter Produk (spesifikasi)
|
Ukuran Modul :58..5X32.5X13.3mm |
Area Tampilan Tampilan :38X16mm |
|
Tipe LCD: STN/POSITIF/TRANSFLEKTIF |
Sudut Pandang: Jam 6 |
|
IC Pengemudi:ST7920 ATAU Setara |
Jenis Driver Lampu Latar: Daya/3.1V/HITE |
|
Sirkuit DC Ke DC: Bawaan |
Berat: TBD |
|
PIN |
SIMBOL |
|
|
1 |
Vs |
|
|
2 |
Vdd |
|
|
3 |
Ya |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
