Saat membahas layar LCD, satu pertanyaan umum yang sering muncul: "Dapatkah Layar LCD 20x4 menampilkan grafik?" Sebagai pemasok layar LCD 20x4 yang tepercaya, saya di sini untuk mempelajari topik ini dan menjelaskan kemampuan produk kami.
Memahami Dasar-dasar Layar LCD 20x4
Layar LCD 20x4 adalah jenis tampilan berbasis karakter. "20x4" menunjukkan strukturnya - ia memiliki 20 kolom dan 4 baris, yang berarti dapat menampilkan total 80 karakter sekaligus. Layar ini biasa digunakan di berbagai perangkat, seperti alat ukur, panel kontrol industri, dan peralatan rumah tangga. Mereka dirancang terutama untuk informasi berbasis teks, memungkinkan pengguna untuk menampilkan karakter alfanumerik, simbol, dan pesan sederhana dengan jelas.
Keterbatasan dalam Menampilkan Grafik
Desain dasar layar LCD 20x4 menjadikannya tantangan untuk menampilkan grafik yang kompleks. Tidak seperti LCD grafis, yang memiliki matriks piksel individual yang dapat dikontrol secara independen untuk membentuk gambar, LCD berbasis karakter dibuat berdasarkan generator karakter. Generator ini berisi pola karakter yang telah ditentukan sebelumnya, dan setiap posisi karakter pada tampilan sesuai dengan salah satu pola ini.
Untuk menampilkan grafik pada LCD 20x4, seseorang perlu memecah grafik menjadi karakter individual atau menggunakan pola karakter khusus. Karakter khusus dapat dibuat dengan menentukan matriks piksel 5x8 atau 5x10 untuk setiap posisi karakter. Namun, jumlah karakter khusus yang dapat disimpan terbatas. Biasanya, pengontrol LCD 20x4 dapat menyimpan hingga 8 karakter khusus sekaligus.
Selain itu, resolusi layar LCD 20x4 sangat rendah dalam hal grafis. Dengan hanya 20 kolom dan 4 baris posisi karakter, tingkat detail yang dapat dicapai sangat minim. Misalnya, wajah smiley yang sederhana harus direpresentasikan menggunakan versi yang sangat mendasar dan berpiksel karena terbatasnya jumlah posisi karakter yang tersedia.
Representasi Grafis Sederhana
Meskipun ada keterbatasan, layar LCD 20x4 dapat digunakan untuk menampilkan beberapa grafik yang sangat mendasar. Misalnya, seseorang dapat membuat grafik batang sederhana untuk mewakili data numerik. Dengan menggunakan pola karakter khusus, level bilah yang berbeda dapat ditentukan. Misalnya, bilah yang terisi setengah dapat berupa salah satu karakter khusus, dan bilah yang terisi penuh dapat berupa karakter lainnya. Dengan menyusun karakter khusus ini dalam satu baris, grafik batang sederhana dapat dibuat untuk memberikan representasi visual data.
Contoh lainnya adalah menggunakan karakter khusus untuk membuat ikon sederhana. Misalnya, ikon baterai dapat dibuat dengan menggabungkan karakter khusus yang berbeda untuk mewakili bentuk baterai dan tingkat pengisian daya. Namun, grafik ini sangat sederhana dan tidak memiliki kompleksitas dan detail seperti yang diharapkan dari tampilan grafis tradisional.
Perbandingan dengan Layar LCD Lainnya
Jika dibandingkan dengan jenis layar LCD lainnya, sepertiLayar LCD 16x4,Layar LCD 0802, DanLayar LCD 40x2, LCD 20x4 memiliki ciri khas tersendiri.

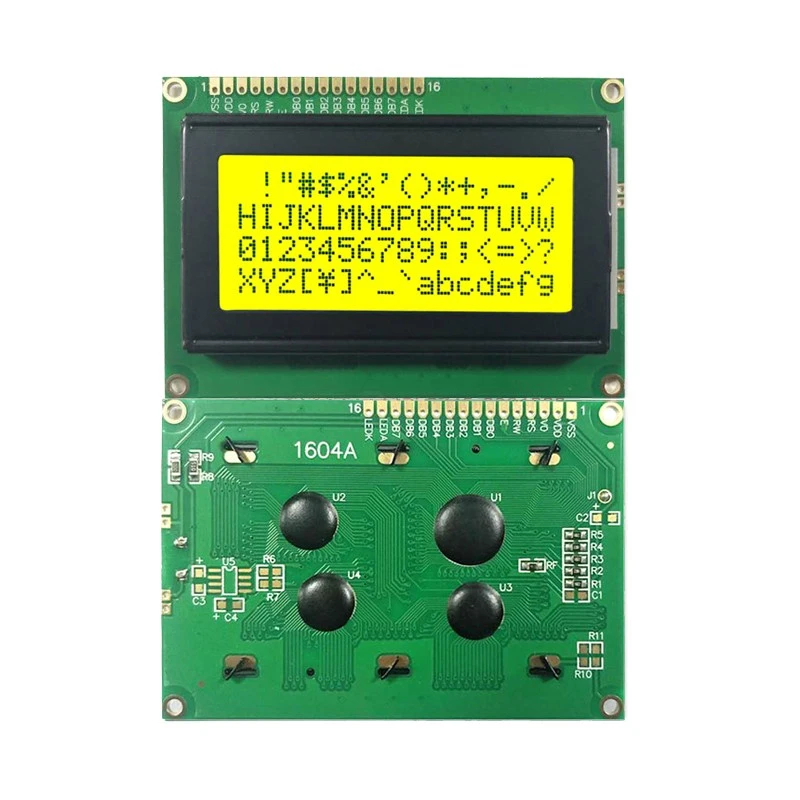

Layar LCD 16x4 memiliki 16 kolom dan 4 baris, menawarkan total 64 posisi karakter. Ini mirip dengan 20x4 dalam hal tampilan berbasis karakter, tetapi karakter yang tersedia lebih sedikit. Di sisi lain, layar LCD 0802 hanya memiliki 8 kolom dan 2 baris, sehingga memberikan ruang yang sangat terbatas untuk menampilkan informasi. Hal ini bahkan lebih dibatasi dalam bentuk representasi grafis apa pun.
Layar LCD 40x2 dengan 40 kolom dan 2 baris memiliki area tampilan lebih luas namun hanya dua baris. Hal ini membuatnya lebih cocok untuk menyajikan baris teks yang panjang dibandingkan elemen grafis. Masing-masing tampilan ini memiliki kelebihan dan kekurangannya masing-masing, dan pilihannya bergantung pada kebutuhan spesifik aplikasi.
Aplikasi yang Kurang Memprioritaskan Grafik
Layar LCD 20x4 bersinar dalam aplikasi yang fokus utamanya adalah informasi berbasis teks. Dalam sistem kendali industri, misalnya, digunakan untuk menampilkan parameter proses, pesan kesalahan, dan informasi status. Ini semua adalah data berbasis teks yang dapat dengan mudah disajikan pada LCD 20x4.
Pada peralatan rumah tangga, seperti oven microwave dan mesin cuci, LCD 20x4 digunakan untuk menunjukkan waktu memasak, program mencuci, dan detail operasional lainnya. Tampilan teks yang jelas dan ringkas lebih penting daripada kemampuan menampilkan grafik dalam konteks ini.
Kemungkinan Masa Depan
Meskipun desain layar LCD 20x4 saat ini menyulitkan untuk menampilkan grafik yang rumit, kemajuan teknologi dapat membuka kemungkinan baru di masa depan. Misalnya, peningkatan dalam penyimpanan karakter khusus dan teknik manipulasi dapat memungkinkan representasi grafis yang lebih detail dan kompleks.
Mungkin juga ada perkembangan dalam integrasi kemampuan berbasis karakter dan grafis. Hal ini memungkinkan LCD 20x4 menampilkan kombinasi teks dan grafik sederhana dengan lebih mulus, sehingga memperluas jangkauan aplikasinya.
Kesimpulan dan Ajakan Bertindak
Kesimpulannya, meskipun layar LCD 20x4 tidak dirancang untuk tampilan grafis penuh, beberapa elemen grafis dasar dapat dibuat menggunakan karakter khusus. Kekuatannya terletak pada kemampuannya menyajikan informasi berbasis teks dengan jelas dan efisien, menjadikannya pilihan populer untuk berbagai aplikasi.
Jika Anda membutuhkan layar LCD 20x4 yang andal untuk proyek Anda, kami siap menyediakan produk berkualitas tinggi untuk Anda. Layar LCD 20x4 kami dikenal karena daya tahannya, tampilan jernih, dan kinerja luar biasa. Baik Anda mengerjakan sistem kontrol industri, peralatan rumah tangga, atau perangkat lain apa pun yang memerlukan tampilan informasi berbasis teks, kami dapat menawarkan solusi yang tepat.
Hubungi kami hari ini untuk mendiskusikan kebutuhan spesifik Anda dan memulai proses pengadaan. Tim ahli kami siap membantu Anda menemukan layar LCD 20x4 terbaik untuk kebutuhan Anda.
